Des plans de pose précis pour garantir la stabilité des digues maritimes
CLAS élabore des plans de pose hautement détaillés pour la mise en œuvre des blocs artificiels monocouches utilisés dans les digues, épis et brise-lames.
Ces documents techniques constituent une étape clé du processus de construction et de certification : ils définissent la position et la densité d’imbrication de chaque bloc, assurant la stabilité hydraulique et la conformité de l’ouvrage.
Un service exclusif basé sur l’expérience de terrain
Depuis plus 2021 CLAS établi les plans de pose pour la mise en œuvre des blocs libres de droits BS1, BS2, BS3 et BS4 de la marque BREAKWATER SOLUTION™.
Chaque plan est adapté à la géométrie réelle de l’ouvrage (profil, bathymétrie, courbure).
CLAS a acquis une expérience unique en intégrant sur le terrain les résultats de pose réels dans la conception des plans, permettant ainsi de corriger les écarts entre la théorie et la réalité du chantier. Basé sur la capacité d’imbrication propre à chaque forme de bloc artificiel, les plans de pose réalisés par CLAS ont atteint un niveau d’aboutissement inégalé qui apporte à l’entreprise la garantie d’une faisabilité certaine et la solidité mécanique de la carapace.
Des plans conformes aux référentiels techniques
Les plans de pose CLAS sont établis selon le référentiel technique en vigueur :
- Référentiel technique CLAS pour les blocs CORELOC, BS1, BS2, BS3. et BS4.
Ils sont également conformes aux recommandations du Rock Manual et du Guide Enrochement du CEREMA, ainsi qu’aux CCTP des marchés publics français, garantissant leur compatibilité avec les normes internationales et les pratiques reconnues du génie côtier. La particularité de nos plans de pose est que pour tous les blocs la densité minimum requise est 98%. Nous ne pratiquons plus depuis longtemps des densités de pose inférieures à 98%, même si le contrat de licence sur lequel nous intervenons l’autorise.

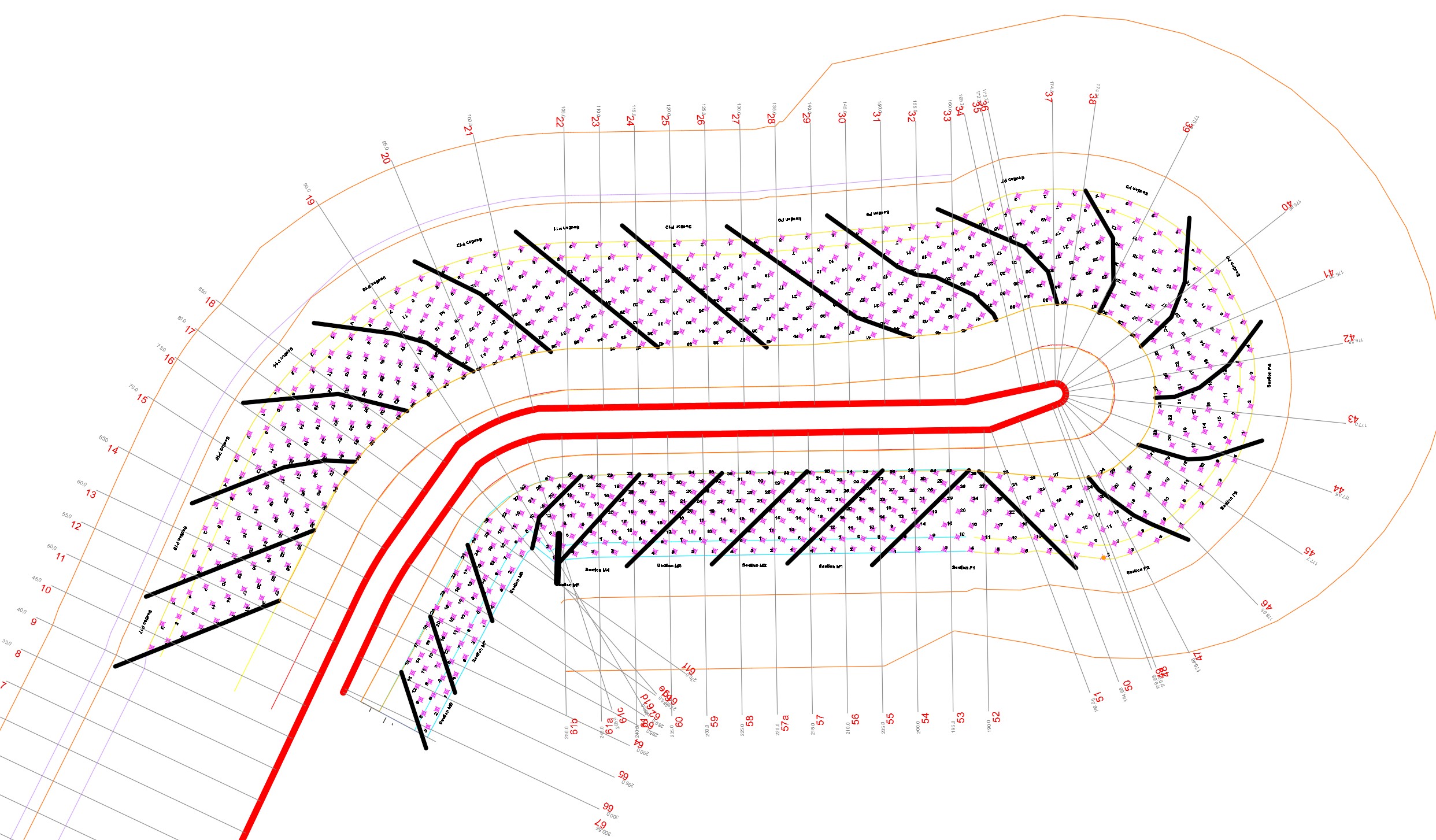

Étapes de conception d’un plan de pose
- Analyse des capacités d’imbrication du bloc,
- Analyse des données du site : bathymétrie, géométrie du projet.
- Définition du plan de pose nominal avec repérage de chaque bloc.
- Optimisation du calepinage pour atteindre la densité de pose requise (98–105 %).
- Validation technique avant diffusion au chantier.
Chaque plan est livré en formats AutoCAD et PDF.
Assistance à la mise en œuvre
CLAS assure également l’assistance technique à la pose sur chantier, garantissant la mise en application correcte des plans de pose.
Nos inspecteurs supervisent :
- la conformité géométrique des assises,
- la densité réelle d’imbrication,
- et la validation de chaque section de carapace avant certification.
Cette approche intégrée — conception, supervision, certification — assure une continuité technique totale et une traçabilité complète pour le maître d’ouvrage.

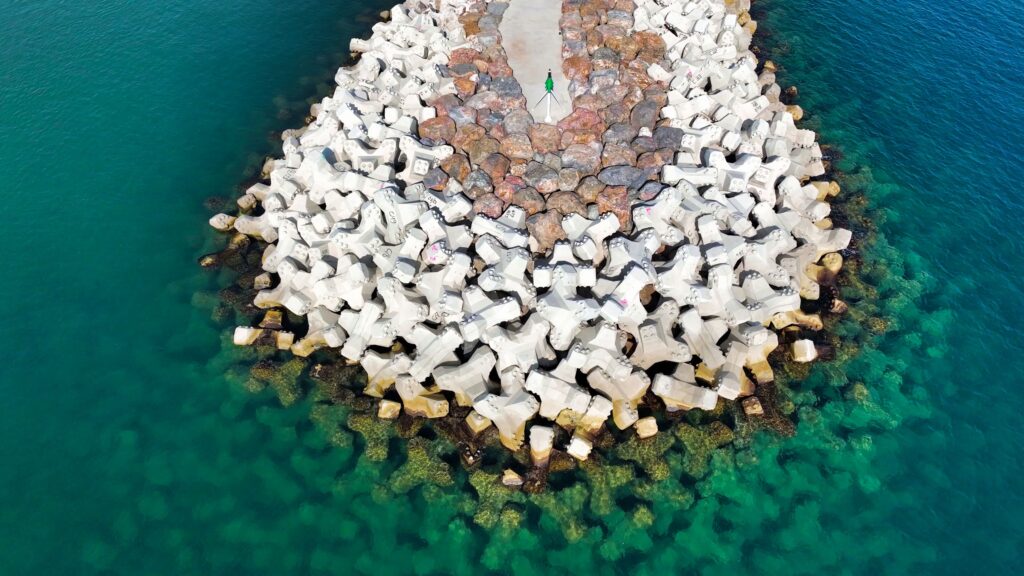

Cette digue a bénéficié de l’assistance CLAS des plans de pose à la certification finale

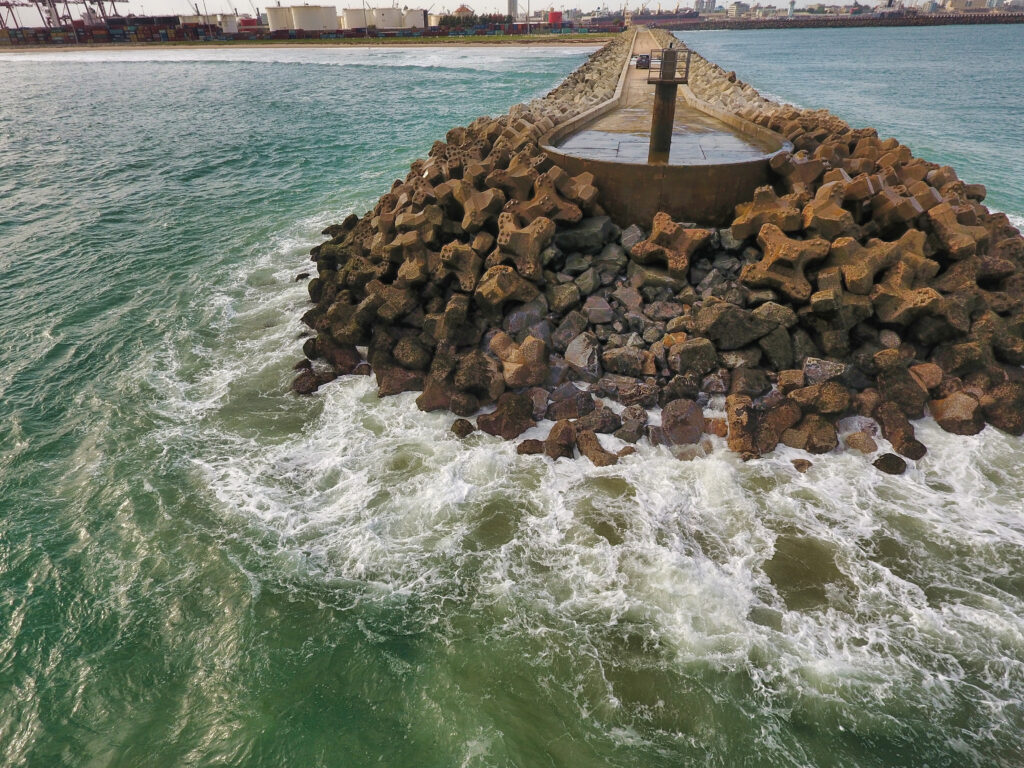

Cette digue n’a pas bénéficié de l’assistance CLAS des plans de pose à la certification finale
